Cara Menentukan Profil T-Slot Mana yang Sesuai untuk Proyek Anda

Memilih profil t-slot yang tepat membantu Anda membuat rangka yang kuat. Anda harus mengukur dengan baik dan mengetahui berapa berat yang akan ditahannya. Banyak pabrik menggunakan profil aluminium alur T industri untuk membangun berbagai hal. Lebih dari 35% di antaranya bergantung pada profil t-slot. Periksa tabel di bawah ini untuk melihat masalah yang mungkin Anda hadapi saat memilih t-slot untuk proyek Anda.

Pernahkah Anda berpikir mengapa beberapa rangka terasa kokoh tetapi yang lain goyah?

Menentukan Kebutuhan Proyek untuk Profil Slot T

Identifikasi Aplikasi dan Penggunaan

Pertama, pikirkan bagaimana Anda akan menggunakan profil t-slot. Setiap proyek membutuhkan sesuatu yang berbeda. Jika Anda bekerja dengan mesin, Anda membutuhkan rangka t-slot yang kuat. Rangka ini harus mampu menahan peralatan berat. Jika Anda membangun dudukan pajangan, Anda dapat menggunakan profil t-slot yang lebih ringan. Beberapa pekerjaan, seperti di bidang otomotif, membutuhkan profil yang mampu menahan guncangan dan benturan. Proyek kedirgantaraan membutuhkan profil t-slot yang ringan namun sangat kuat.

Tip Pilihlah slot T yang tepat untuk proyek Anda. Ini akan membantu Anda menghindari masalah di kemudian hari.

Menentukan Persyaratan Beban dan Ukuran

Anda perlu mengetahui berapa berat yang dapat ditahan oleh rangka t-slot Anda. Perkirakan bebannya terlebih dahulu. Gambarlah diagram sederhana untuk membantu Anda menghitungnya. Lakukan beberapa perhitungan sederhana untuk memeriksa apakah profil t-slot Anda cukup kuat. Perusahaan menyediakan tabel beban untuk setiap profil. Lihat tabel-tabel ini untuk melihat apakah pilihan Anda sudah tepat. Untuk proyek kecil, t-slot 20x20mm berfungsi dengan baik. Proyek menengah menggunakan profil t-slot 30x30mm atau 40x40mm. Pekerjaan besar, seperti di pabrik, mungkin memerlukan profil t-slot 45x45mm atau 80x80mm.

Rencana untuk Fleksibilitas dan Modifikasi

Pikirkan tentang apa yang mungkin ingin Anda ubah di kemudian hari. Profil aluminium slot-T anodisasi modular Permudah perubahan. Anda dapat menambahkan bagian baru atau memindahkan sesuatu. Sisakan beberapa slot T terbuka untuk penggunaan selanjutnya. Bangun proyek Anda secara bertahap. Dengan cara ini, Anda dapat memperbesarnya jika diperlukan.

Kiat pentingnya adalah mendesain untuk perubahan di masa mendatang. Jika Anda berpikir akan menambahkan lebih banyak hal di kemudian hari, sisakan beberapa slot T dan bangun bagian-bagian yang mudah disalin atau diperluas.

Profil T-slot membantu Anda memenuhi kebutuhan proyek baru. Profil ini juga cocok digunakan di banyak tempat. Jika proyek Anda berhadapan dengan air atau bahan kimia, pilih profil T-slot dengan lapisan khusus.

Pilih Profil Slot T dengan Ukuran yang Tepat

Bandingkan Ukuran Ekstrusi Aluminium T-Slot

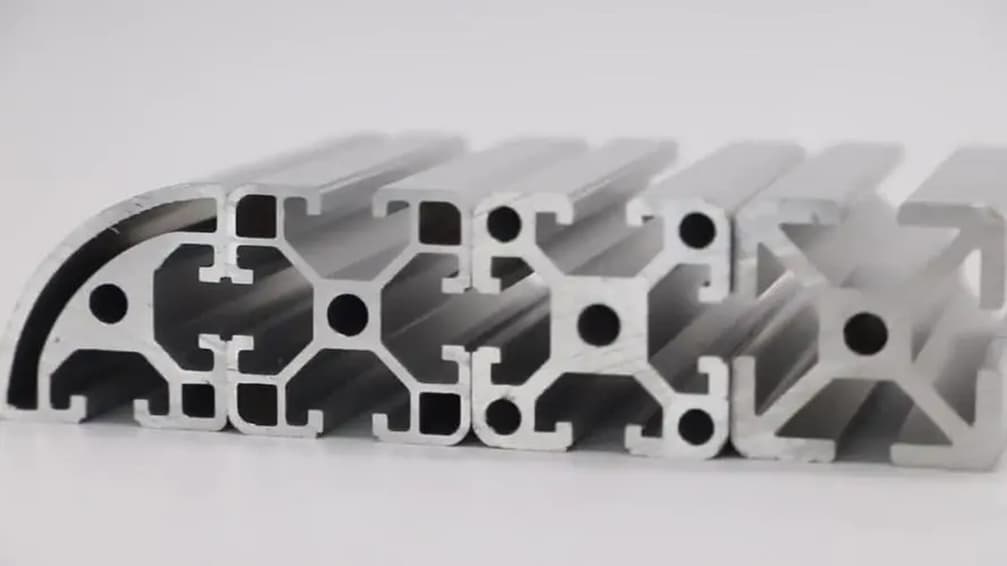

Anda perlu mengetahui ukuran umum sebelum memilih profil t-slot yang tepat. Ekstrusi aluminium t-slot tersedia dalam berbagai ukuran. Setiap ukuran cocok untuk jenis proyek yang berbeda. Berikut beberapa ukuran standar yang akan Anda temukan di pasaran:

• 20 mm dengan alur T 5 mm

• 20 mm dengan alur T 6 mm

• 30 mm dengan alur T 8 mm

• 40 mm dengan alur T 8 mm

• 40 mm dengan alur T 10 mm

• 45 mm dengan alur T 10 mm

• 60 mm dengan alur T 10 mm

• 90 mm dengan slot T 10 mm

Anda juga akan melihat bentuk dan ukuran berikut:

• 15×30

• 30x30

• 30×60

• 40x40

• 45x45

• 50x50

• 60x60

• 40×120

Profil T-slot kecil cocok untuk rangka dan pajangan ringan. Ukuran sedang sesuai untuk meja kerja dan pelindung mesin. Profil T-slot besar menopang mesin berat dan struktur besar. Selalu periksa ukuran profil agar sesuai dengan proyek Anda.

Menilai Ketebalan dan Kekakuan Dinding

Ketebalan dan kekakuan dinding sangat penting agar rangka tetap kuat. Dinding yang lebih tebal mampu menahan beban lebih berat dan lebih awet. Dinding yang tipis dapat patah atau bengkok jika diberi beban terlalu berat. Untuk sebagian besar rangka T-slot, ketebalan dinding berkisar antara 1,5 mm hingga 3,0 mm. Jika Anda membangun rangka tugas berat, Anda membutuhkan dinding yang lebih tebal.

Berikut tabel yang akan membantu Anda melihat perbedaannya:

Anda juga perlu mempertimbangkan kekakuan. Ekstrusi aluminium T-slot memberikan kekakuan yang lebih tinggi untuk beban berat dan bentang lebar. Jika Anda ingin membangun rangka yang kuat, pilih profil dengan desain dinding ganda. Desain ini membantu rangka Anda tetap lurus dan kuat, bahkan dengan beban besar.

Tip Untuk profil yang tahan beban berat, gunakan dinding yang lebih tebal dan desain dinding ganda. Fitur-fitur ini membantu rangka Anda menahan beban lebih berat dan lebih awet.

Sesuaikan Profil dengan Kebutuhan Beban dan Stabilitas

Anda harus mencocokkan milik Anda profil aluminium t-slot tahan korosi Sesuaikan profil dengan beban dan stabilitas yang dibutuhkan proyek Anda. Mulailah dengan melihat luas penampang. Luas yang lebih besar berarti profil Anda dapat menahan beban yang lebih berat. Anda juga perlu memeriksa momen inersia luas penampang. Angka ini menunjukkan seberapa baik profil Anda menahan tekukan dan puntiran.

Berikut poin-poin utama yang perlu diperiksa:

• Luas penampang: Luas yang lebih besar berarti kekuatan yang lebih besar.

• Momen inersia luas: Nilai yang lebih tinggi berarti ketahanan yang lebih baik terhadap tekukan dan puntiran.

Sebagai contoh, profil aluminium 4040 t-slot dapat menahan beban yang sangat berat jika memiliki dinding yang tebal dan bentuk yang kuat. Jika Anda membutuhkan kekuatan yang lebih besar lagi, pertimbangkan profil Seri 80 atau Seri 160. Profil-profil ini cocok untuk rangka dan mesin berukuran besar. Seri 160 paling ideal untuk beban yang sangat berat dan struktur penyangga yang besar.

Saat Anda memilih profil t-slot dengan ukuran yang tepat, Anda membuat proyek Anda lebih aman dan kuat. Anda juga mendapatkan manfaat dari penggunaan profil t-slot, seperti perakitan yang mudah dan kemampuan untuk mengubah desain Anda di kemudian hari. Selalu periksa kebutuhan beban dan stabilitas Anda sebelum memilih profil t-slot.

Pilih Aluminium Slot T yang Tepat

Evaluasi Pilihan Material dan Finishing

Anda menginginkan proyek Anda bertahan lama. Material dan finishing profil T-slot Anda sangat penting. Sebagian besar profil T-slot menggunakan aluminium karena ringan dan kuat. Anda dapat membangun struktur yang tahan lama dengan bagian-bagian aluminium yang kuat. Ketika Anda memilih aluminium T-slot yang tepat, Anda mendapatkan rangka yang tidak berkarat atau cepat aus.

Anda juga perlu mempertimbangkan lapisan akhir. Anodisasi memberikan permukaan yang keras pada t-slot Anda. Ini melindungi dari goresan dan menghentikan oksidasi. Lapisan ini bekerja dengan baik di luar ruangan karena tahan terhadap keausan. Pelapisan bubuk membuat permukaan lebih kuat lagi. Ini melekat erat pada aluminium dan memberikan ketahanan goresan yang lebih baik daripada anodisasi. Kedua lapisan akhir ini membantu t-slot Anda tahan terhadap korosi. Jika Anda ingin menggunakan bingkai Anda di luar ruangan atau di tempat yang basah, pilih lapisan akhir yang melindungi dari air dan bahan kimia.

Biaya aluminium t-slot bergantung pada paduan, lapisan akhir, dan jenis profil. Aluminium 6063 harganya lebih murah daripada 6061. T-slot anodisasi awalnya lebih mahal, tetapi biaya perawatannya lebih rendah. Profil yang lebih tebal harganya lebih mahal tetapi lebih tahan lama dan mampu menahan beban lebih berat. Sistem t-slot modular menghemat uang dalam jangka panjang karena mudah diperbaiki atau ditingkatkan.

Periksa Kompatibilitas dengan Aksesori

Anda perlu memastikan bahwa t-slot Anda kompatibel dengan semua komponen yang ingin Anda gunakan. Beberapa aksesori mungkin tidak cocok untuk setiap profil t-slot. Jika Anda tidak memeriksanya, Anda mungkin mengalami masalah selama perakitan. Lihat tabel di bawah ini untuk melihat masalah umum saat Anda memilih t-slot dan aksesori yang tepat.

Anda harus selalu mencocokkan ukuran dan lebar slot T dengan konektor, braket, dan pengencang. Jika Anda menggunakan komponen dari merek yang berbeda, periksa ukurannya. Ini membantu Anda menghindari ketidaksejajaran dan menjaga rangka tetap stabil. Anda ingin sistem slot T Anda tetap kuat dan aman.

Tip Sebelum membeli, buatlah daftar semua aksesori yang Anda butuhkan. Periksa apakah aksesori tersebut sesuai dengan profil t-slot Anda. Langkah ini akan menghemat waktu dan uang Anda.

Pertimbangkan Faktor Lingkungan

Lokasi penggunaan rangka T-slot Anda dapat memengaruhi daya tahannya. Faktor-faktor luar ruangan seperti hujan, sinar matahari, dan kotoran dapat merusak rangka T-slot Anda. Anda perlu merencanakan risiko-risiko ini jika menginginkan struktur yang tahan lama. Tabel di bawah ini menunjukkan bagaimana berbagai faktor luar ruangan memengaruhi rangka T-slot aluminium.

Jika Anda menggunakan bingkai t-slot di luar ruangan, pilih profil t-slot yang tepat dengan lapisan akhir yang tahan korosi. Anda juga dapat menambahkan penutup atau segel untuk melindungi alur. Di tempat dengan perubahan suhu yang besar, sisakan ruang agar logam dapat memuai. Bersihkan t-slot Anda secara teratur untuk mencegah kotoran menimbulkan masalah.

Anda dapat membangun rangka yang kuat jika Anda memilih slot T yang tepat untuk lingkungan Anda. Pertimbangkan di mana Anda akan menggunakan rangka tersebut sebelum membeli. Ini membantu Anda menghindari perbaikan dan menjaga proyek Anda tetap aman.

Catatan Selalu periksa lingkungan sekitar sebelum memilih aluminium t-slot yang tepat. Langkah ini membantu Anda membangun rangka yang tahan lama.

Rencana Pemasangan dan Anggaran

Identifikasi Aksesori Penting

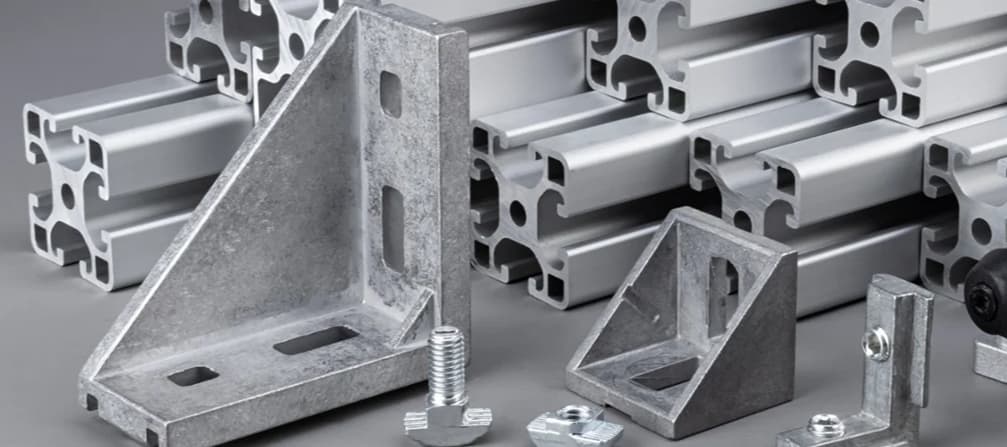

Anda membutuhkan aksesori yang tepat untuk membangun rangka t-slot yang kuat. Mulailah dengan profil, pengencang, dan panel. Mur T dan baut T penting karena memungkinkan Anda memasang bagian di mana saja di sepanjang t-slot. Ini membuat proyek Anda fleksibel dan mudah diubah. Tambahkan braket, penutup ujung, dan penutup permukaan untuk dukungan ekstra dan tampilan yang rapi. Selalu periksa apakah aksesori Anda sesuai dengan ukuran dan lebar slot t-slot Anda. Jika Anda menggunakan panel, pastikan panel tersebut pas di dalam alur.

Tip Sebelum memulai, buatlah daftar periksa semua aksesori. Ini akan membantu Anda menghindari kekurangan komponen selama perakitan.

Perkiraan Biaya dan Modifikasi

Anda dapat merencanakan anggaran Anda dengan mengikuti beberapa langkah. Pertama, catat kebutuhan proyek Anda, seperti ukuran, beban, dan di mana Anda akan menggunakan rangka tersebut. Pilih ukuran profil yang tepat untuk slot T Anda. Profil yang lebih besar harganya lebih mahal tetapi memberikan kekuatan yang lebih besar. Pilih aluminium untuk sebagian besar proyek karena ringan dan tahan karat. Periksa apakah ukuran slot Anda sesuai dengan konektor dan pengencang Anda. Hitung beban yang akan ditahan oleh rangka Anda. Pilih metode koneksi yang memungkinkan Anda untuk membongkar komponen jika diperlukan. Cari profil yang memungkinkan perubahan atau peningkatan yang mudah. Seimbangkan anggaran Anda dengan kekuatan dan fitur yang Anda butuhkan. Tanyakan kepada pemasok Anda tentang dukungan dan waktu pengiriman. Jika proyek Anda membutuhkan tampilan khusus, pertimbangkan lapisan akhir. Pastikan slot T Anda kompatibel dengan bagian lain yang sudah Anda miliki. Periksa aturan atau standar apa pun yang harus Anda ikuti.

Catatan Perencanaan untuk perubahan di masa depan dapat menghemat uang. Sistem t-slot modular memungkinkan Anda menambah atau menghapus komponen tanpa harus memulai dari awal.

Persiapan untuk Perakitan dan Ekspansi

Bersiaplah untuk perakitan dengan mengumpulkan semua bahan Anda. Rencanakan desain dan tata letak Anda sebelum memulai. Potong profil t-slot Anda dengan panjang yang tepat. Kenakan perlengkapan keselamatan seperti sarung tangan dan kacamata pelindung untuk melindungi diri Anda dari ujung yang tajam dan serpihan logam. Gunakan klem untuk menahan profil agar tetap stabil saat Anda memotong atau mengebor. Pasang konektor dan pengencang dengan erat. Bangun rangka Anda langkah demi langkah. Tambahkan aksesori seperti panel atau penutup setelah rangka utama selesai. Uji struktur Anda untuk stabilitas dan lakukan penyesuaian jika diperlukan.

Jika Anda ingin mengembangkan proyek Anda di kemudian hari, rancang rangka Anda dengan slot terbuka dan ruang ekstra. Gunakan penguat (gusset) untuk mencegah rangka persegi panjang berputar. Hitung berapa banyak pengencang yang Anda butuhkan untuk sambungan yang kuat. Arahkan profil Anda untuk kekuatan terbaik. Periksa rangka T-slot Anda secara berkala untuk melihat keausan atau kotoran. Oleskan pelumas untuk melindungi dari karat dan menjaga agar bagian yang bergerak tetap lancar.

Tabel Keamanan:

Anda dapat membangun proyek yang aman dan kuat jika Anda merencanakan setiap langkah dan menggunakan aksesori t-slot yang tepat.

Anda dapat memilih profil t-slot terbaik jika mengikuti beberapa langkah mudah. Pertama, pilih apakah Anda menginginkan profil metrik atau inci. Selanjutnya, pikirkan berapa berat yang akan ditahan oleh t-slot Anda dan seberapa besar ukurannya. Periksa angka-angka Anda dan pastikan Anda dapat mengubahnya nanti jika diperlukan. Lihat berbagai pilihan dan bicaralah dengan orang-orang yang banyak tahu tentang profil t-slot.

Pastikan Anda memikirkan apa yang Anda butuhkan sebelum membeli apa pun.

Pertanyaan yang Sering Diajukan (FAQ)

Apa itu profil t-slot?

Profil t-slot adalah ekstrusi aluminium dengan alur berbentuk T. Anda menggunakannya untuk membuat rangka, stasiun kerja, atau pelindung mesin. Alur tersebut memungkinkan Anda untuk memasang komponen dan aksesori dengan mudah.

Bagaimana cara mengukur ukuran slot T yang tepat?

Anda mengukur lebar dan tinggi profil. Periksa lebar slot untuk memastikan kesesuaian aksesori. Gunakan penggaris atau jangka sorong untuk akurasi. Selalu bandingkan pengukuran Anda dengan bagan pabrikan.

Bisakah Anda memotong profil t-slot di rumah?

Ya, Anda dapat memotong profil alur-T dengan gergaji. Gunakan mata gergaji bergigi halus untuk hasil potongan yang rapi. Kenakan sarung tangan dan kacamata pengaman. Jepit profil sebelum memotong agar tetap stabil.

Aksesori apa saja yang kompatibel dengan profil t-slot?

Anda dapat menggunakan mur T, baut, braket, penutup ujung, dan panel. Periksa lebar slot dan ukuran profil sebelum membeli aksesori. Sebagian besar pemasok mencantumkan suku cadang yang kompatibel dalam katalog mereka.
